新型核電汽輪機汽缸密封劑的研發與應用前景

2021-07-29 15:52 來源：公司編輯：肯克瀏覽人數：440次

汽輪機也稱蒸汽透平發動機，是現代電廠的主要設備，也廣泛用于冶金工業、化學工業、艦船動力裝置中。汽輪機汽缸密封劑（又稱：汽缸密封脂）是專門用于汽輪機汽缸結合面密封的密封產品。汽輪機的汽缸結合面密封面積很大，密封性能要求高，為減少熱損失和安全作業，汽輪機外缸結合面要求零泄漏。目前額定出力為1000MW的超超臨界機組（火電機組）的蒸汽壓力可以達到28MPa，蒸汽溫度可達600℃。汽缸密封劑的作用即在高溫、高壓工況下長期使用且要性能穩定，保證汽輪機汽缸結合面的密封效果。

一、汽缸密封劑的密封原理及關鍵技術指標

汽輪機汽缸結合面的密封是金屬面之間的接觸密封，只有在接觸壓力使接觸面產生永久變形時，才能達到理想的密封效果。但對于汽輪機來講，若采用這種方式密封容易產生永久變形，必然影響下一次檢修、扣缸后的密封效果。因此，螺栓預緊力的極限必須保證缸面變形在彈性范圍內，而這種使缸面產生彈性變形的預緊力不足以達到高溫高壓工況下的氣密性密封，即使缸面加工精度很高，也容易出現泄漏。因?yàn)椴徽摻饘俳Y(jié)合面精度多高，總會存在極細微的、足以通過空氣流的表面缺陷，只有在缸面涂有密封劑時，才可以通過密封劑把缸面缺陷填平。在汽輪機升溫過程中密封劑固化形成密封層從而起到密封效果。

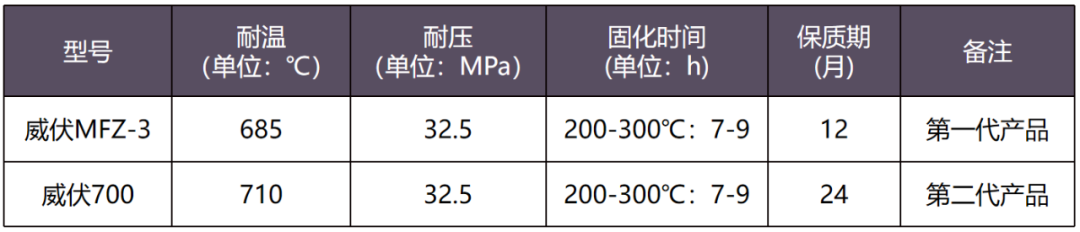

火電機組常用的汽缸密封產品

（注：威伏、威力能均為上海威能注冊商標）

汽缸密封劑主要由基礎油、固體微粉和添加劑等組成?；A(chǔ)油及固體微粉、添加劑的質量、生產過程中各種工藝參數的變化等因素，直接影響汽缸密封劑的最終性能。汽缸密封劑的使用性能主要體現在耐溫、耐壓、固化速度、穩定性等幾個方面。目前市場上銷售的MFZ系列汽缸密封脂、威伏600/700/900等密封產品（注：威伏、威力能均為上海威能注冊商標）在耐溫、耐壓方面均可滿足汽輪機密封要求，但是第一、二代產品存在固化速度過慢、化學穩定性不強等缺陷。因?yàn)槠酌芊鈩┲挥性谏郎剡^程中由液態變?yōu)楣虘B(tài)才能起到密封效果，同時密封劑需要在長期高溫高壓的工況下發揮密封作用，所以固化速度、化學穩定性是影響汽輪機汽缸密封劑密封效果的關鍵性指標。

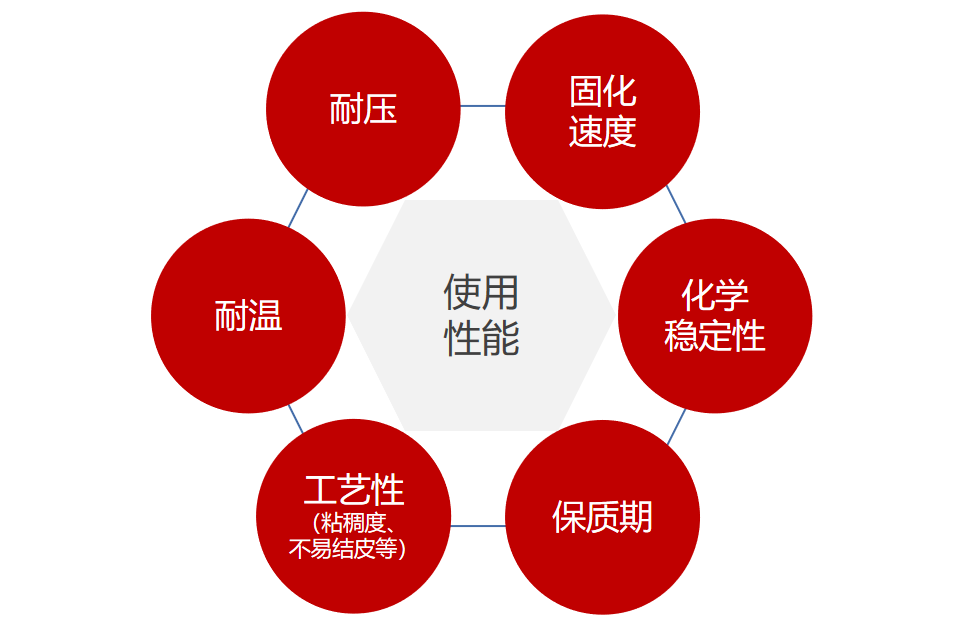

汽缸密封劑關鍵使用性能

二、汽輪機汽缸密封脂的發展階段

第一階段無標準產品階段

90年代以前，汽輪機汽缸結合面密封一直沒有定型的標準化產品，只能延用50年代初蘇聯提供的老配方（主要成份包括：二硫化鉬粉、鋁粉、紅丹粉及亞麻仁油等），由用戶根據配方熬制。這種方法存在熬制時間長（一般需要2-4天）、溫度不易掌控、易發生火災（熬制過程中，溫度太高油脂易發生著火事故）、污染環境、選料粗糙（由于檢修時間限制，配方中粉料、油料等選擇粗糙）、質量差等缺陷。

第二階段 MFZ汽缸密封脂（第一代標準化產品）

為了有效解決汽輪機汽缸密封問題，北京國電富通、上海威能等公司于90年代研發了國內第一代MFZ汽缸密封脂，并針對汽輪機參數的不斷變化，逐步研發耐溫、耐壓更高的密封產品，目前市場上常見的包括四款產品，即：MFZ-1、MFZ-2、MFZ-3、MFZ-4。

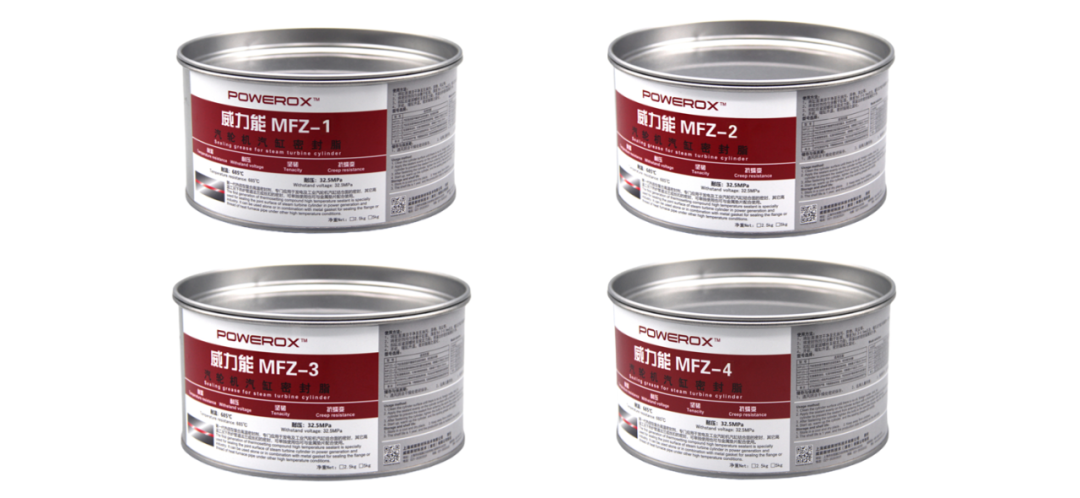

第一代汽缸密封產品-威力能MFZ系列

隨著汽輪機生產技術的進步，超臨界、超超臨界等大容量、高參數機組的應用越來越多，對汽缸密封提出了更高要求。MFZ系列汽缸密封脂雖然在耐溫、耐壓等方面能夠達到密封要求，但是也存在工藝配方相對落后、固化時間太長、保質期短、化學穩定性差等問題，在一定程度在上增加了泄漏的風險。

第二階段威力能600、700、900汽缸密封劑（第二代標準化產品）

針對MFZ系列汽缸密封脂存在的技術缺陷，結合現代火電汽輪機組的特點及要求，上海威能研發了第二代汽缸密封劑（包括：威力能600、700、900）。第二代產品在化學穩定性、保質期等方面均優于第一代產品，其在包裝狀態或汽缸機扣缸未運行狀態下的保質期可達兩年。

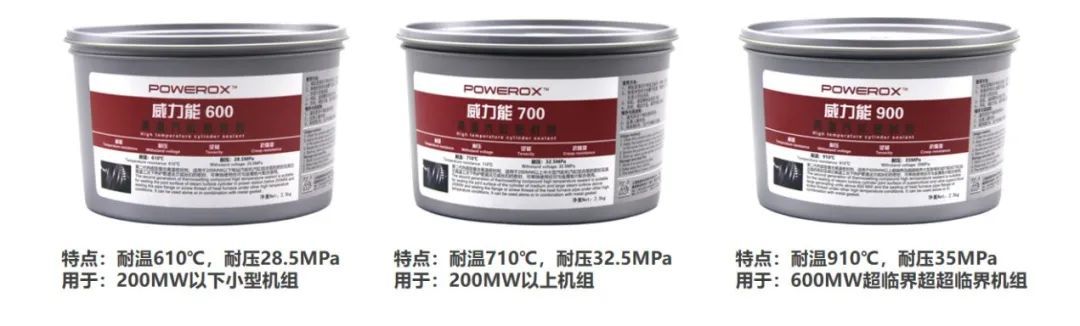

第二代汽缸密封產品-威力能600、700、900

第三階段威力能90X（核電專用）、T90（第三代標準化產品）

壓水堆核電汽輪機組主蒸汽參數雖然相對火電機組更低，但其蒸汽濕度卻較高，而第二代產品在200℃-300℃工況下的固化時間為7-9小時，升溫固化速度慢將增加核電汽輪機泄漏的風險，故上海威能研發了第三代核電專用汽輪機汽缸密封劑，其在在200℃-300℃工況下的固化時間僅為2.5小時左右，降低了核電汽輪機組泄漏的風險。

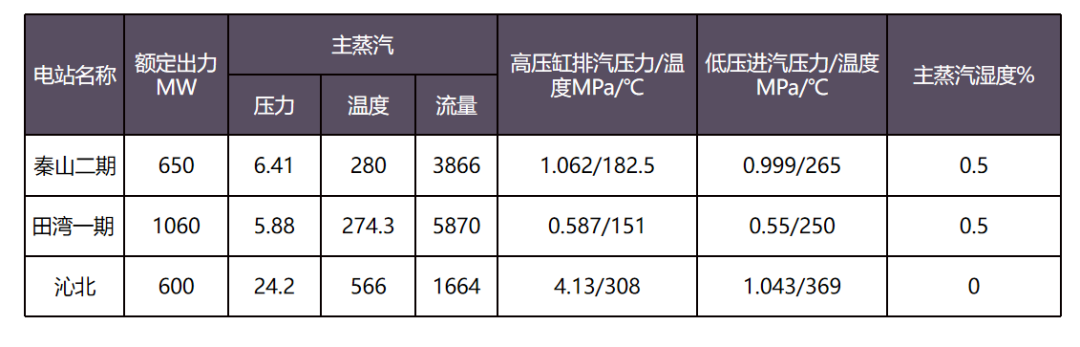

核電汽輪機組與火電汽輪機組的主蒸汽參數對比

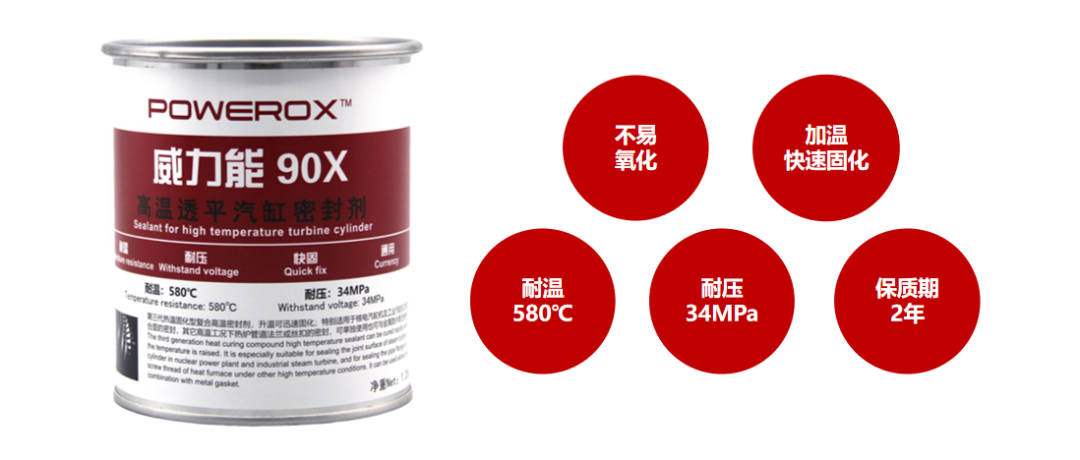

第三代核電汽輪機專用汽缸密封劑

三、新型核電輪機汽缸密封劑的技術性能

新型核電汽輪機汽缸密封劑（威力能90X）與第一代汽缸密封脂（MFZ系列）相比，其主要優勢主要包括以下三個方面：

1、升溫固化速度更快

汽輪機的啟動是一個不穩定的加熱過程，在啟動過程中機組各部分熱應力、熱變形、脹差等均需要維持在允許范圍內，汽缸溫度應均勻地提高到工作溫度，進入正常運行狀態。汽輪機啟機時升溫速度快容易導致汽缸受熱不均產生變形。以田灣核電二期汽輪機為例，110分鐘即可完成熱態啟動，150分鐘完成冷態啟動，需要汽缸密封脂在較短時間完成固化，同時要有較高的流動補償能力，以防止出現蒸汽泄漏問題。

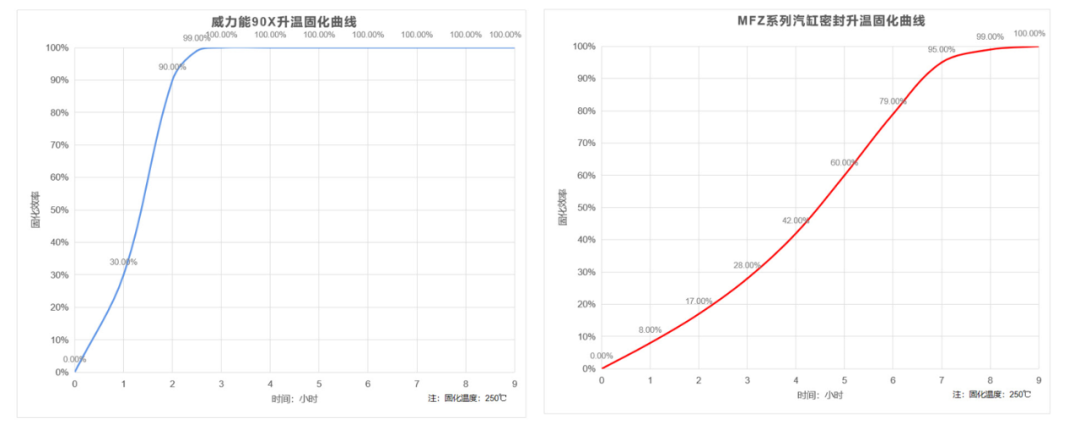

威力能90X與MFZ升溫固化效率對比

新型核電汽輪機汽缸密封劑（威力能90X）的升溫固化時間約為MFZ系列汽缸密封脂（第一代產品）固化時間的三分之一；即在200-300℃工況條件下，只需要2-3小時即可完成固化；而MFZ系列汽缸密封脂在同樣的工況條件下固化時間則需要7-9小時。汽缸密封劑升溫固化后才能有效起到密封效果，新型核電汽輪機汽缸密封劑快速固化的特點可以有效降低汽輪機泄漏的風險與概率。

2、工藝配方更先進，化學性能更穩定，不易氧化

新型核電汽輪機汽缸密封劑（威力能90X）與MFZ系列汽缸密封脂（第一代產品）相比化學穩定性更強，不易氧化。若汽輪機扣缸后不立即投入使用，則缸面的密封脂因沒有升溫條件就不會固化，在這種的狀態下MFZ系列汽缸密封脂的有效期約為6個月，即若汽輪機扣缸6個月以后開始運行，則由于汽缸密封脂已因化學反應而變質，密封效果將受到影響，汽輪機泄漏的風險增加。而新型核電汽輪機汽缸密封劑的化學穩定性更強，汽輪機扣缸后其有效期可達24個月。即使汽輪機兩年內不用，該密封劑的密封性能仍然穩定，可有效降低汽輪機正式運行時泄漏的風險。

目前核電機組汽輪機解體檢修周期普遍在4至6個燃料循環，較長的汽缸檢修周期同時疊加汽輪機多次啟停、負荷大幅度變化，從而對汽缸的連接強度、密封性提出了更高的要求。針對此種情況，新型核電汽輪機汽缸密封劑（威力能90X）具有較強的穩定性，可以滿足核電汽輪機的使用要求。

同時，威力能90X不含硫、氯、溴、碘等有害成份，以及該汽缸密封劑優異的化學穩定性可以有效避免對核反應常規島的二回水造成污染，避免對汽輪機、蒸汽發生器等主要設備造成腐蝕。

3、不易氧化，保質期更長，降低用戶成本

目前市場上在售的MFZ系列汽缸密封脂保質期一般為6-12個月，用戶采購后若6個月后使用，其密封效果將受到影響，增加汽輪機泄漏的風險，同時也增加用戶成本。而新型核電汽輪機汽缸密封劑（威力能90X）的保質期可達24個月。另外，在汽輪機汽缸結合面涂膠過程中，MFZ系列汽缸密封脂表面極易氧化結皮，影響使用，造成一定浪費，增加用戶使用成本。而新型核電汽輪機汽缸密封劑不易氧化、結皮，使用更加方便且不易產生浪費。

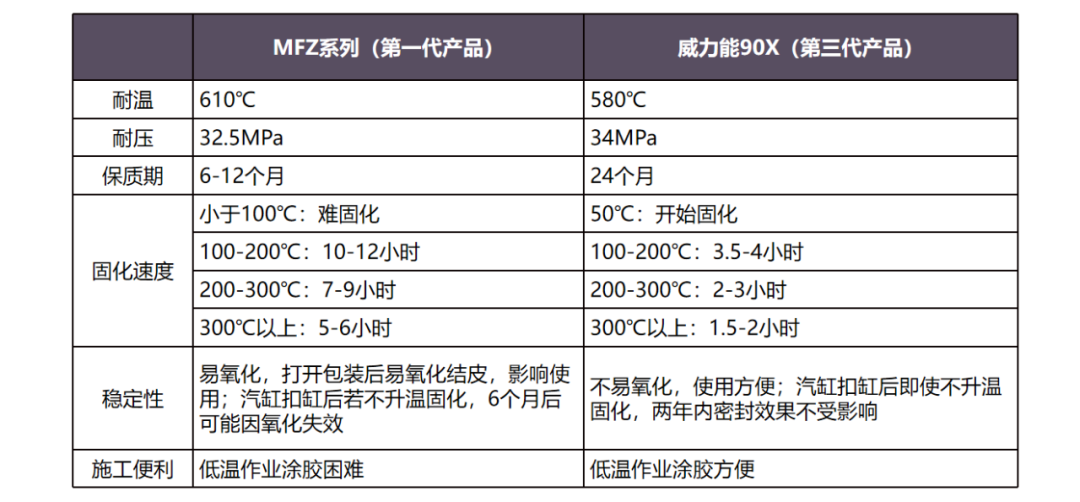

威力能90X與MFZ系列汽缸密封脂使用性能對比

結語

經過多年的技術積累及不斷迭代，國內自主研發生產的核電汽輪機專用汽缸密封劑（威力能90X），在耐溫、耐壓、固化速度、化學穩定性等方面已全面達到并超越進口品牌。相信隨著中國核電的蓬勃發展，我們自主研發的新型核電汽輪機汽缸結合面密封劑必能為核電汽輪機汽缸密封提供更有力的保障。
